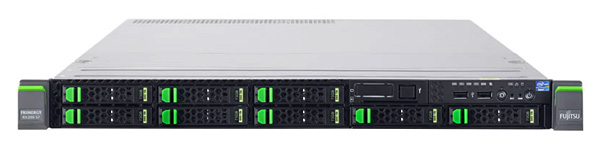

PRIMERGY RX200 S7
| PRIMERGY RX200 S7 | ||
| 机箱类型 | 机架式 | 机架式 |
| 存储驱动器架构 | 4×2.5英寸 SAS/SATA | 8×2.5英寸 SAS/SATA |
| 电源 | 热插拔 | 热插拔 |
| 主板 | ||
| 芯片组 | 英特尔® C600 （英特尔®Patsburg A） | |
| 处理器数量和类型 | 1 – 2个英特尔®至强®处理器 E5-2600产品系列 | |
| 处理器 | 英特尔®至强®处理器 E5-2603(4C/4T、1.80 GHz、三级高速缓存：10 MB、Turbo：不支持、6.4 GT/s、内存总线：1066MHz，80 W） | |
| 英特尔®至强®处理器 E5-2609 （4C/4T、2.40 GHz、三级高速缓存： 10 MB、Turbo：不支持、6.4GT/s、内存总线：1066MHz，80 W） | ||
| 英特尔®至强®处理器 E5-2620 （6C/12T、2.00 GHz、三级高速缓存： 15 MB、Turbo：支持、7.2GT/s、内存总线：1333MHz，95 W） | ||
| 英特尔®至强®处理器 E5-2630 （6C/12T、2.30 GHz、三级高速缓存： 15MB、Turbo：支持、7.2 GT/s、内存总线：1333MHz，95 W） | ||
| 英特尔®至强®处理器 E5-2630L （6C/12T、2.00 GHz、三级高速缓存： 15 MB、Turbo：支持、7.2 GT/s、内存总线：1333MHz，60 W） | ||
| 英特尔®至强®处理器 E5-2637 （2C/4T、3.00 GHz、三级高速缓存： 5 MB、Turbo：支持、6.4 GT/s、内存总线：1600MHz，80 W） | ||
| 英特尔®至强®处理器 E5-2640 （6C/12T、2.50 GHz、三级高速缓存： 15 MB、Turbo：支持、7.2GT/s、内存总线：1333MHz，95 W） | ||
| 英特尔®至强®处理器 E5-2643 （4C/8T、3.30GHz、三级高速缓存： 10 MB、Turbo：支持、6.4GT/s、内存总线：1600MHz，130 W） | ||
| 英特尔®至强®处理器 E5-2650 （8C/16T、2.00GHz、三级高速缓存： 20 MB、Turbo：支持、8.0GT/s、内存总线：1600MHz，95W） | ||
| 英特尔®至强®处理器 E5-2650L （8C/16T、1.80GHz、三级高速缓存： 20 MB、Turbo：支持、8.0GT/s、内存总线：1600MHz，70W） | ||
| 英特尔®至强®处理器 E5-2660 （8C/16T、2.20GHz、三级高速缓存： 20 MB、Turbo：支持、8.0GT/s、内存总线：1600MHz，95W） | ||
| 英特尔®至强®处理器 E5-2665 （8C/16T、2.40GHz、三级高速缓存： 20 MB、Turbo：支持、8.0GT/s、内存总线：1600MHz，115 W） | ||
| 英特尔®至强®处理器 E5-2667 （6C/12T、2.90GHz、三级高速缓存： 15 MB、Turbo：支持、7.2GT/s、内存总线：1600MHz，130 W） | ||
| 英特尔®至强®处理器 E5-2670 （8C/16T、2.60GHz、三级高速缓存： 20 MB、Turbo：支持、8.0GT/s、内存总线：1600MHz，115 W） | ||
| 英特尔®至强®处理器 E5-2680 （8C/16T、2.70GHz、三级高速缓存： 20 MB、Turbo：支持、8.0GT/s、内存总线：1600MHz，130 W） | ||
| 英特尔®至强®处理器 E5-2690 （8C/16T、2.90GHz、三级高速缓存： 20 MB、Turbo：支持、8.0GT/s、内存总线：1600MHz，135 W） | ||
| 内存插槽 | 24个（每个 CPU12个 DIMM， 4个通道，每个通道 3个插槽） | |
| 内存插槽类型 | DIMM (DDR3) | |
| 内存容量（最小 -最大） | 2 GB - 768 GB | |
| 内存保护 | 高级 ECC、内存纠错 | |
| SDDC (Chipkill™) 支持热备内存 | ||
| 支持内存镜像 | ||
| 支持层级备份内存 | ||
| 内存说明 | 最多 8个内存模块 /CPU和 UDIMM（低电压或标准）或四层级 RDIMM；最多 12个内存模块/CPU和单层级或双层级RDIMM，或双层级或四层级低负载（LR）DIMM。每组的两对通道里均有相同模块的内存镜像（每组 4个模块）、四个通道里均有相同模块的层级备份或性能模式（每组 4个模块） | |
| 接口 | ||
| USB端口 | 6个 USB 2.0端口（正面 2个、背面 3个、1个 uSSD） | |
| 图形（15针） | 2个 VGA（正面 1个、可选） | |
| LAN/以太网服务器 | 2个 10Gbit /s以太网（RJ45）加上 2个 1Gbit/s作为默认模块集成板载 LAN、升级选项为 4个1Gbit/s(RJ45) 或 2个 10Gbit/s(SFP+) | |
| 维修 LAN（RJ45） | 1个专用管理 LAN端口，用于 iRMC S3（10/100/100 Mbit/s） | |
| 维修 LAN流量可切换到共享板载千兆位 LAN端口 | ||
| 如配置有模块集成板载 LAN 2个 10Gbit/s，则共享 10Gbit/s（SPF+）管理 LAN作为选件 | ||
| 前端管理 LAN端口作为选件 | ||
| 板载或集成控制器 | ||
| RAID控制器 | 对于配备 RAID 0/1/10 (英特尔 C600)的 HDD，4个端口用于内部 3G SATA和 SAS（作为升级选项 “PatsburgB”）见下列组件 RAID控制器 | |
| SATA控制器 | 英特尔®C600、1个 SATA通道用于 ODD | |
| LAN控制器 | 英特尔® I350以太网控制器、2×10/100/100 Mbit/s以太网（ I/O加速），此外默认为 2×1Gbit/s模块集成板载 LAN，所带升级选件为 4×1Gbit/s或 2×10Gbit/s 从 PXE服务器通过 LAN进行 PXE启动，iSCSI启动（也是无盘启动） | |
| 远程管理控制器 | 集成式远程管理控制器（iRMC S3、带有 32MB内存，包括图形控制器），兼容 IPMI 2.0 | |
| 插槽 | ||
| PCI-Express 3.0 x8 | 3个半高插槽 | |
| PCI-Express 3.0 x16 | 1个半高插槽 | |
| 插槽说明 | 在配置时，一个模块集成板载 LAN控制器可能占用一个 PCIe Gen3×8 插槽在配置时，一个模块 RAID控制器可能占用一个 PCIe Gen3×8 插槽 | |
| 存储驱动器托架 | 4个 2.5英寸基本单元或 8个 2.5英寸基本单元 | |
| 可访问驱动器托架 | 1个用于 DVD-RW/Blu-ray的 5.25/0.5英寸托架（仅用于基本单元为 4×2.5英寸的 HDD） | |
| 可访问驱动器说明 | 所有可能的选件在相关的系统配置均中有描述。 | |
| 驱动器托架（特定基本单元） | ||
| 存储驱动器托架 | 4个 2.5英寸热插拔 SAS/SATA | 8个 2.5英寸热插拔 SAS/SATA |
| 操作面板 | ||
| 操作按钮 |
On/off开关 复位按钮 NMI按钮 标识按钮 |
|
| LED状态指示灯 |
系统状态（橙色/黄色） 指示（蓝色） 硬盘访问（绿色） 电源（琥珀色/绿色） 系统背面：系统状态（橙色/黄色） 指示（蓝色） LAN连接（绿色） LAN速度（绿色 /黄色） |
|
| BIOS | ||
| BIOS特性 | 基于 ROM的设置实用程序 | |
| 恢复 BIOS | ||
| BIOS设置存储和还原 | ||
| 通过 USB设备更新本地 BIOS | ||
| 主要 Windows和 Linux版本的在线更新工具 | ||
| 通过 ServerView Update Manager进行本地和远程更新 | ||
| SMBIOS V2.4 支持远程 | ||
| PXE启动支持远程 iSCSI启动 | ||
| 操作系统和虚拟化软件 | ||
| 认证或支持的操作系统和虚拟化软件 |
Microsoft® Hyper-VTM Server2008 R2 Microsoft® Windows Server® 2008 R2 数据中心 Microsoft® Windows Server® 2008 R2 企业版 Microsoft® Windows Server® 2008 R2 标准版 Microsoft®Windows® Web Server2008 R2 Microsoft® Windows HPC Server® 2008 R2 Suite Microsoft® Windows® Small Business Server 2011高级插件 Microsoft® Windows® Small Business Server Standard 2011 Microsoft® Windows® Server 2008 数据中心 Microsoft® Windows® Server 2008 企业版 Microsoft® Windows® Server 2008 标准版 Microsoft® Windows® Web Server 2008 VMware vSphereTM 5.0 Embedded VMware vSphereTM 5.0 VMware vSphereTM 4.1 VMware vSphereTM 4.1 Embedded VMware vSphereTM 4.1 Installable VMware vSphereTM 4.0 Novell®SUSE Linux Enterprise Server 11 Novell® SUSE Linux Enterprise Server 10 Novell® SUSE Linux Enterprise Server 10，带 XEN Red Hat® Enterprise Linux6 Red Hat® Enterprise Linux5 Red Hat®Enterprise Linux5，带 XEN Citrix® XenServer™ |
|
| 操作系统说明 | 对于其它版本的 Linux可根据需求而定 | |
| 服务器管理 | ||
| 标准 |
ServerView Suite——部署： SV Installation Manager SV Scripting Toolkit SV Deployment Manager （30天试用版） |
|
|
ServerView Suite——控制: SV Operations Manager,包括 PDA和 ASR&R （故障预分析；自动服务器恢复和重启） SV Performance Management SV Power Management SV RAID Manager |
||
|
ServerView Suite——维护: SV Remote Management (iRMC) SV Update Management（BIOS、Firmware、Windows 驱动器和 SV代理） SV Asset Management SV Online Diagnostics |
||
|
ServerView Suite——集成: SV集成包，如用于 Microsoft System Center、Nagios、HP、SIM、HP NNM、IBM Tivoli、Altiris 部署解决方案和其它 |
||
| 可选 |
ServerView套件——部署 SV Deployment Manager （完整版） |
|
|
ServerView Suite——维护 iRMC高级包，包括高级影像改道(AVR)和远程存储 |
||
|
ServerView Suite——动态化 SV Virtual-IO Manager (VIOM) SV Resource Orchestrator虚拟化版 (ROR VE) SV Resource Orchestrator 云计算版 (ROR CE) |
||
|
ServerView Suite——集成 SV集成包，用于 FUJITSU ManageNow®解决方案 |
||
| 尺寸/重量 | ||
| 机架（宽 x深 x高） | 482mm（含挡板） /431mm （不含挡板） x 762mm x 43 mm | |
| 机架安装深度 | 718mm | |
| 机架高度单元 | 1U | |
| 19英寸机架式 | 是 | |
| 机架装配电缆深度 | 200mm （推荐采用 1000mm机架） | |
| 重量 | 最大 18kg | |
| 重量说明 | 实际重量根据配置而定 | |
| 机架安装套件 | 作为选件提供 | |
| 环境 | ||
| 温度说明 | 请参阅相应的 FUJITSU PRIMERGY BX900 系统指标 | |
| 运行环境温度 | 10-35℃ | |
| 运行相对湿度 | 10-85%（无冷凝） | |
| 运行环境 | FTS 04230——数据中心指南（安装位置） | |
| 噪音 | 根据 ISO 7779标准测量并根据 ISO 9296标准发布 | |
| 声压（LpAm） | 低噪音模式：x x dB （A）（空闲）/ x x dB（A）（运行）性能模式：最小 34dB（A）、最大 53 dB（A）（空闲）/最小 58 dB（A）、最大 67 dB（A）（运行） | |
| 声功率（ LWAD：1B=10dB） | 低噪音模式：x x B（空闲）/ x x B（运行） | |
| 性能模式：最小 4.9B、最大 7.3B（空闲）/最小 6.8B、最大 8.2B（运行） | ||
| 电气值 | ||
| 电源配置 | 1-2个 450W/800W热插拔电源 | |
| 单个电源最大输出 | 450/800W（能效为 94%） | |
| 电源效率 | 94%（PSU负载为 50%，CSCI “白金”认证产品） | |
| 热插拔电源输出 | 450/800W（能效为 94%） | |
| 热插拔电源冗余 | 是 | |
| 额定电压范围 | 100V-240V | |
| 额定频率范围 | 47Hz-63Hz | |
| 最大额定电流 | 8.0A（100V）/4.0A（240V） | |
| 基本配置的额定电流 | 1.5A（100V）/0.6A（240V） | |
| 有效功率（最大配置） | 627W | |
| 视在功率（最大配置） | 646VA | |
| 热排放量 | 2257.2KJ/h （2139.4BTU/h） | |
| 电源说明 | 如果功率超出电源限值，启动电源保护装置适应系统性能。 | |
| 存储磁盘 | SSD SAS、6Gb/s、400GB、SLC、热插拔、2.5英寸、Enterprise | |
| SSD SAS、6Gb/s、200GB、SLC、热插拔、2.5英寸、Enterprise | ||
| SSD SAS、6Gb/s、100GB、SLC、热插拔、2.5英寸、Enterprise | ||
| PCIe SSD、640GB、MLC、闪存驱动器 | ||
| PCIe SSD、320GB、MLC、闪存驱动器 | ||
| HDD SATA、6Gb/s、500GB、7200rpm、热插拔、 2.5英寸、business critical | ||
| HDD SATA、6Gb/s、250GB、7200rpm、热插拔、 2.5英寸、business critical | ||
| HDD SATA、6Gb/s、1TB、7200rpm、热插拔、 2.5英寸、business critical | ||
| HDD SAS、6Gb/s、900GB、10000rpm、热插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、600GB、10000rpm、热插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、450GB、10000rpm、热插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、300GB、15000rpm、热插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、300GB、10000rpm、热插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、146GB、15000rpm、热插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、73GB、15000rpm、热插拔、 2.5英寸、企业 | ||
| 光驱 | DVD Super Multi、（8 x DVD/DVD +RW 、6 x DVD-RW 、5 x DVD-RAM、24 x CD/CD-R、16 x 光驱 CD-RW 、纤薄型、 SATA） | |
| RAID控制器 | 集成式RAID 5/6控制器.、 HDD SAS 6 Gb、Fujitsu、内部 8个端口RAID级别： 0, 1, 10, 5, 50, 6, 60, 512 MB高速缓存、可选 BBU （基于 LSI SAS2108） | |
| 光纤通道控制器 | 光纤通道主机总线适配器 1 x 8 Gb Qlogic QLE2560 MMF LC式 | |
| 光纤通道主机总线适配器 2 x 8 Gb Qlogic QLE2562 MMF LC式 | ||
| 光纤通道主机总线适配器 1 x 8 Gb Emulex LPe1250 MMF LC式 | ||
| 光纤通道主机总线适配器 2 x 8 Gb Emulex LPe12002 MMF LC式 | ||
| LAN控制器 |
融合网络适配器 2 x 10 Gb Emulex OCe10102 以太网控制器 1 x 1 Gb英特尔® Gigabit CT桌面适配器 以太网控制器 1 x 1 Gb英特尔® PRO/1000 PF服务器适配器 以太网控制器 2 x 10 Gb FUJITSU 以太网控制器 2x10Gbit PCIe x8 D2755 SFP+ lp 以太网控制器 2 x 10 Gb FUJITSU共享 10Gb管理 LAN配置 以太网控制器 2 x 10 Gb FUJITSU升级套件，2x Gbit 和 2x 10Gbit板载 以太网控制器 2 x 1 Gb FUJITSU 以太网控制器 2x1Gbit PCIe x4 D2735-2 Cu 以太网控制器 2 x 1 Gb FUJITSU升级套件至 4x Gbit 板载 以太网控制器 4 x 1 Gb FUJITSU以太网控制器 4x1Gbit PCIe x4 D2745 Cu 以太网控制器 4 x 1 Gb FUJITSU升级套件至 6x Gbit 板载InfiniBand HCA 1 x 40 Gb Mellanox InfiniBand HCA 1 x 56 Gb Mellanox InfiniBand HCA 2 x 40 Gb Mellanox InfiniBand HCA 2 x 56 Gb Mellanox |
|
| 机架基础架构 |
1U理线器，用于 PRIMECENTER和第三方机架 Page |
|
